VFD กับกลไกการประหยัดพลังงาน Ammonia Compressor
วิเคราะห์ประสิทธิภาพพลังงานและผลตอบแทนการลงทุน (ROI) มอเตอร์ขนาด 200kW
💡 VFD ช่วยประหยัดพลังงานในระบบทำความเย็นได้อย่างไร?

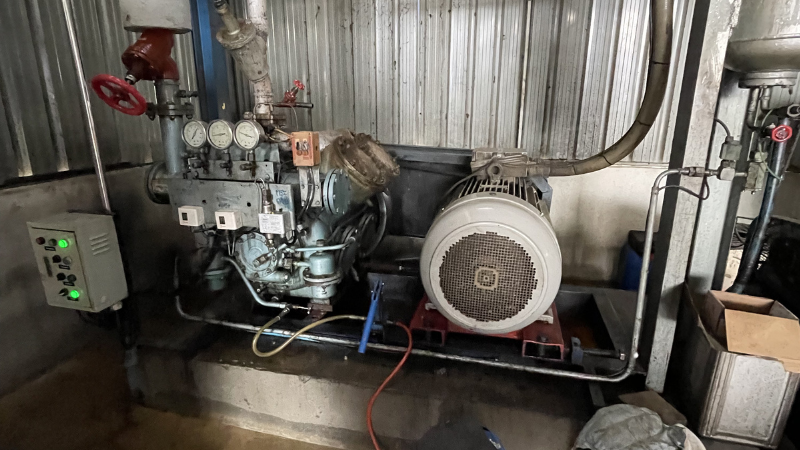

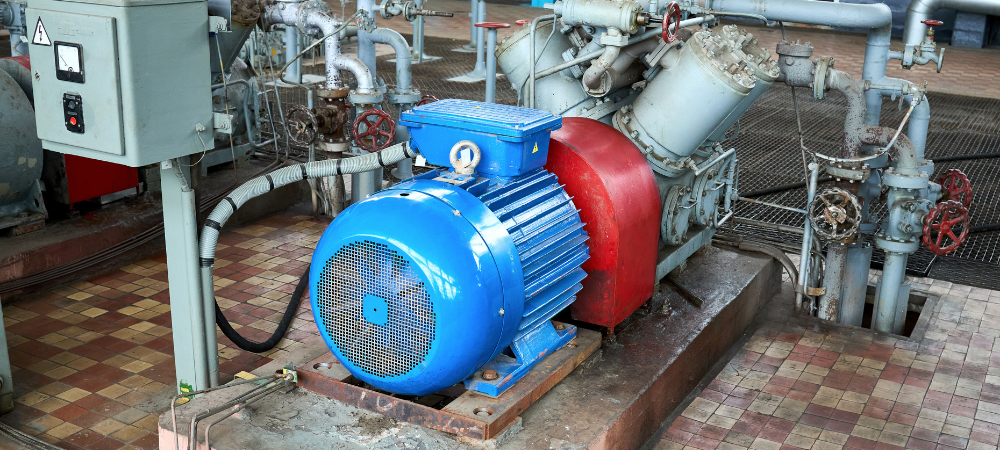

ในระบบ Ammonia Refrigeration โดยเฉพาะเครื่องคอมเพรสเซอร์แบบลูกสูบ (Reciprocating) การติดตั้ง VFD (Variable Frequency Drive) ให้ผลลัพธ์การประหยัดไฟที่เหนือกว่าระบบ Slide Valve หรือ Unloader แบบเดิมผ่านปัจจัยหลัก:
1. ลดความสูญเสียเชิงกล (Mechanical Loss): VFD ลดความเร็วรอบมอเตอร์ลงตามภาระจริง ลดแรงเสียดทานและความร้อนมหาศาล
2. ลด Discharge Pressure: เมื่อรอบต่ำลง แรงดันด้านส่งจะลดลงตามประสิทธิภาพของ Condenser ทำให้มอเตอร์ใช้แรงบิดน้อยลง พลังงานจึงลดลงแบบทวีคูณ
📊 กราฟเปรียบเทียบ Power Consumption และ Saving Area
เปรียบเทียบมอเตอร์ 200kW: Fix Speed (แดง) vs VFD System (ฟ้า)
ตารางวิเคราะห์การประหยัดพลังงาน (Motor 200kW)
| ภาระโหลด (%) | Fix Speed + Unloader (kW) | VFD System (kW) | ส่วนต่างประหยัด (%) |
|---|---|---|---|
| 100% (Full Load) | 200 kW | 200 kW | - |
| 80% Load | 180 kW | 145 kW | 19% |
| 60% Load | 160 kW | 95 kW | 40% |
| 40% Load | 145 kW | 55 kW | 62% |
| 25% (Min Speed) | 135 kW | 30 kW | 77% |
การคำนวณผลตอบแทนการลงทุน (ROI) ติดตั้ง VFD สำหรับ Ammonia Refrigeration
ประหยัดพลังงานในคอมเพรสเซอร์แบบลูกสูบ (Reciprocating Compressor) ขนาด 90kW, 105.5kW และ 200kW
เงินลงทุนรวม
1,890,000 THB
ประหยัดได้ต่อปี
2,255,296 THB
ระยะเวลาคืนทุน
~ 10 เดือน
ตารางวิเคราะห์การลงทุนรายเครื่อง
| ขนาดมอเตอร์ | ขนาด VFD (HD) | เงินลงทุน (บาท) | ประหยัด/ปี (บาท) | คืนทุน (ปี) |
|---|---|---|---|---|
| 90 kW | 110 kW | 420,000 | 513,216 | 0.82 |
| 105.5 kW | 132 kW | 520,000 | 601,603 | 0.86 |
| 200 kW | 250 kW | 950,000 | 1,140,480 | 0.83 |
ข้อดีของการติดตั้ง VFD
- ลดกระแสกระชาก: ด้วยระบบ Soft Start ป้องกันมอเตอร์ร้อน
- ลดค่า Peak Demand: ช่วยประหยัดค่าใช้จ่ายในบิลค่าไฟรายเดือน
- ปรับความเย็นได้แม่นยำ: ระบบ PID ปรับรอบตามภาระโหลดจริง
